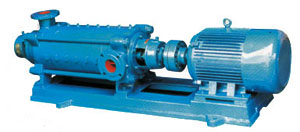

TSWA卧式多级离心泵

发布时间:2018-5-2 13:58:13 点击量:5

一、产品概述
本型泵原为卧式、单吸、多级、节段式多级离心泵。供输送清水或物理化学性质类似于水的其他液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。
   产品执行JB/T1051-93《多级离心泵型式与基本参数》标准。
二、产品特点
1、运行平衡,噪音低:采用低转速电机,使该系列泵具有运行平衡,噪音低等特点。
2、轴封:可供选用采用软填料密封或机械密封,密封安全可靠、结构简单,价格便宜,维修方便快捷。
3、整机使用寿命长:轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。
三、工作条件
流量范围:5~200m3/h
扬程:10~300m
转速:1450r/min
介质温度:-15℃~+80℃
环境温度:≤+40℃
系统最高工作压力:≤3.0MPa

型号
级数
流量Q
( m 3 /h)
扬程
(m)
转速
(r/min)
电机功率
(KW)
允许吸上真空高度(m)
50TSWA
2
18
18.4
1450
2.2
7.2
3
27.6
1450
3
4
36.8
1450
4
5
46
1450
5.5
6
55.2
1450
5.5
7
64.4
1450
7.5
8
73.6
1450
7.5
9
82.8
1450
7.5
75TSWA
2
36
23
1450
5.5
7.2
3
34.5
1450
7.5
4
46
1450
11
5
57.5
1450
11
6
69
1450
15
7
80.5
1450
15
8
92
1450
18.5
9
103.5
1450
18.5
100TSWA
2
69
31.2
1450
11
7.0
3
46.8
1450
15
4
62.4
1450
22
5
78
1450
30
6
93.6
1450
30
7
109.2
1450
37
8
124.8
1450
45
9
140.4
1450
45
125TSWA
2
90
43.2
1450
22
6.8
3
64.8
1450
30
4
86.4
1450
45
5
108
1450
55
6
129.6
1450
75
7
151.2
1450
75
8
172.8
1450
90
9
194.4
1450
90
150TSWA
2
155
60
1450
45
7.7
3
90
1450
75
4
120
1450
90
5
150
1450
110
6
180
1450
132
7
210
1450
155
8
240
1450
180
9
270
1450
180
