液下泵系列

当前位置: 首页 > 产品中心 > 液下泵系列

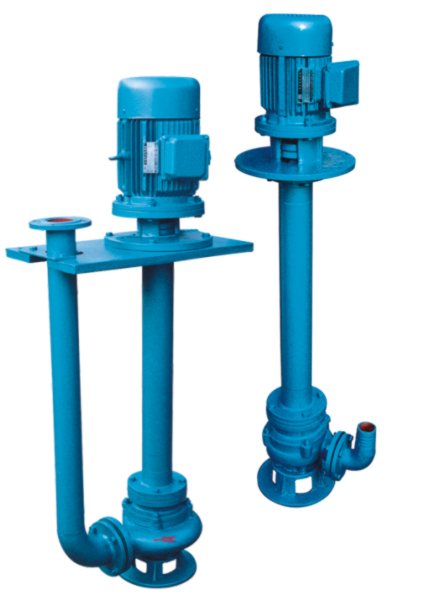

YW型液下式排污泵

发布时间:2018-4-29 14:40:04 点击量:10




详细介绍:
一、产品概述
  YW型泵为立式液下式结构,工作时泵体浸在水中,液下深度可达0.5~5m,并采用独特的单叶片或双叶片叶轮结构,能有效通过泵口径5倍的纤维物质及直径为口径50%的固体颗粒。产品执行JB/T6525-92《离心式污水泵的技术条件》标准。

二、产品特点
1、可变的液位安装深度:机组为立式液下式结构,可根据用户的要求采用不同的液下安装深度,使用极为方便。
2、单管或双管安装:本型泵根据用户要求选择不同的安装方式;可选择单管或双管安装。
3、降低维修成本:采用最新材料制作而成的机械密封,及优质的轴承,大大提高了密封的安全性和机组的可靠性。
4、过流能力强:特殊的叶轮防堵设计,确保了运行高效且无堵塞。

三、工作条件流量:5~2400 m3/h 扬程范围:5~35m额定转速n:1450~2900r/min 介质温度:-15℃~+60℃介质密度:≤1.3×103kg/m3 介质PH值:5~9系统最高工作压力:≤0.6Mpa
型 号
口径-流量-扬程
(mm)(m3/h)(m)
转 速
(r/min)
功 率
(kw)
效 率
(%)
25-8-22-1.1
2825
1.1
38.1
32-12-15-1.1
2825
1.1
40
40-15-15-1.5
2840
1.5
45.1
40-15-3-2.2
2840
2.2
48
50-20-7-0.75
1390
0.75
54
50-10-10-0.75
1390
0.75
56
50-20-15-1.5
2840
1.5
55
50-15-25-2.2
2840
2.2
56
50-18-30-3
2880
3
58
50-25-32-5.5
2900
5.5
53
50-20-40-7.5
2900
7.5
55
65-25-15-2.2
2840
2.2
52
65-37-13-3
2880
3
55
65-25-30-4
2890
4
58
65-30-40-7.5
2900
7.5
56
65-35-50-11
2930
11
60
65-35-60-15
2930
15
63
80-40-7-2.2
1420
2.2
52
80-43-13-3
2880
3
50
80-40-15-4
2890
4
57
80-65-25-7.5
2900
7.5
56
100-80-10-4
1440
4
62
100-110-10-5.5
1440
5.5
66
100-100-15-7.5
1440
7.5
67
100-85-20-7.5
1440
7.5
68
100-100-25-11
1460
11
65
100-100-30-15
1460
15
66
100-100-35-18.5
1470
18.5
65
125-130-15-11
1460
11
62
125-130-20-15
1460
15
63
150-145-9-7.5
1440
7.5
63
150-180-15-15
1460
15
65
150-180-20-18.5
1470
18.5
75
150-180-25-22
1470
22
76
150-130-30-22
1470
22
75
150-180-30-30
1470
30
73
型 号
口径-流量-扬程
(mm)(m3/h)(m)
转 速
(r/min)
功 率
(kw)
效 率
(%)
150-200-30-37
1480
37
70
200-300-7-11
970
11
73
200-250-11-15
970
15
74
200-400-10-22
1470
22
76
200-400-13-30
1470
30
73
200-250-15-18.5
1470
18.5
72
200-300-15-22
1470
22
73
200-250-22-30
1470
30
71
200-350-25-37
1480
37
75
200-400-30-55
1480
55
70
200-350-40-75
980
75
70
250-600-9-30
980
30
74
250-600-12-37
1480
37
78
250-600-15-45
1480
45
75
250-600-20-55
1480
55
73
250-600-25-75
1480
75
73
250-800-12-45
1480
45
76
300-500-15-45
980
45
70
300-800-15-55
980
55
73
300-600-20-55
680
55
75
300-800-20-75
980
75
78
300-950-20-90
980
90
80
300-1000-25-110
980
110
82
350-1100-10-55
980
55
84.5
350-1500-15-90
980
90
82.5
350-1200-18-90
980
90
83.1
350-1100-28-132
740
132
86.2
350-1000-36-160
740
160
78.5
400-1500-10-75
980
75
82.1
400-2000-15-132
740
132
85.5
400-1700-22-160
740
160
82.1
400-1500-26-160
740
160
86.5
400-1700-30-200
740
200
83.5
400-1800-32-250
740
250
82.1
400-1760-7.5-55
540
55
82.1
500-2500-10-110
740
110
82
